Описание
Высоковакуумный регулирующий клапан EVGWF-35(CF) — позиция Beijing Super Q из раздела Высоковакуумные регулирующие клапаны. Серия/семейство: Высоковакуумные регулирующие клапаны. Основные области применения: Управление вакуумными магистралями и камерами. Ключевые параметры по официальным материалам: Номинальный диаметр DN: 1; Код заказа: VQ214; Диапазон давления: 1×10⁻⁵ Па ~ 1.2×10⁵ Па; Минимальный регулируемый поток: 4.7×10⁻³ Па·л/с. Параметры, отсутствующие в источнике, не добавлялись.
Источник данных: официальный сайт производителя Beijing Super Q и/или официальные каталоги. Значения ниже сохранены в исходных единицах; SI-нормализация показана только там, где она однозначна.
Технические характеристики
| Номинальный диаметр DN | 1 |
|---|---|
| Код заказа | VQ214 |
| Размер A | 112 |
| Размер B | 32 |
| Размер C | 49 |
| Размер D | 31 |
| Размер E | 39 |
| Размер F | — |
| Диапазон давления | 1×10⁻⁵ Па ~ 1.2×10⁵ Па |
| Минимальный регулируемый поток | 4.7×10⁻³ Па·л/с |
| Перепад давления при открытии | ≤1.2×10⁵ Па, любое направление |
| Скорость натекания корпуса и седла | 1.3×10⁻⁷ Па·л/с |
| Ресурс до первого обслуживания | 3000 циклов |
| Температура прогрева корпуса клапана | ≤150 °C |
| Монтажное положение | любое |
| Индикация положения клапана | дисковый индикатор |

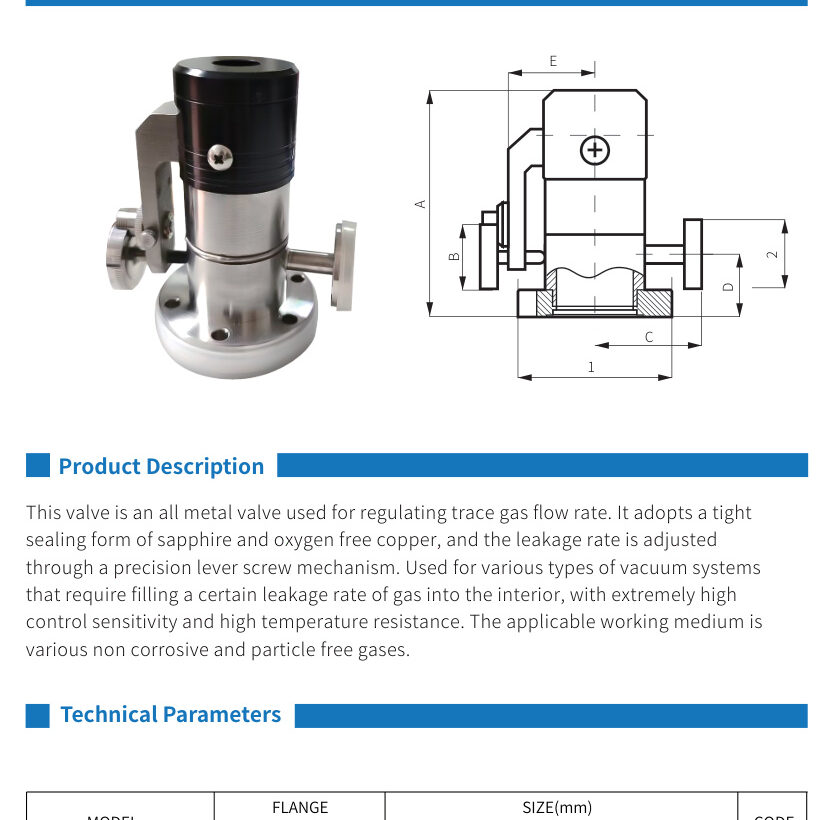

Документация по серии
Стоимость и комплектация предоставляются по запросу на mail@bjsuperq.ru.
