Описание
Высоковакуумный клапан напуска KF EVGD-Q4 — позиция Beijing Super Q из раздела Клапаны напуска. Серия/семейство: Клапаны напуска. Основные области применения: Управление вакуумными магистралями и камерами. Ключевые параметры по официальным материалам: Номинальный диаметр DN: 4; Фланец: KF16; Код заказа: VQ109; Размер A1: 39.4. Параметры, отсутствующие в источнике, не добавлялись.
Источник данных: официальный сайт производителя Beijing Super Q и/или официальные каталоги. Значения ниже сохранены в исходных единицах; SI-нормализация показана только там, где она однозначна.

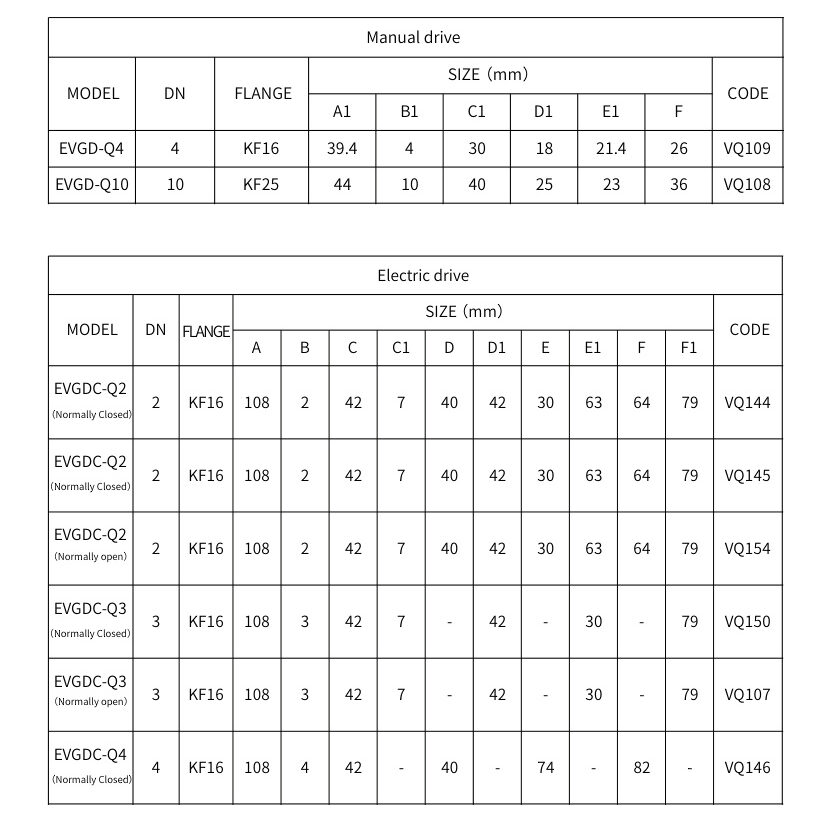

Технические характеристики
| Номинальный диаметр DN | 4 |
|---|---|
| Фланец | KF16 |
| Код заказа | VQ109 |
| Размер A1 | 39.4 |
| Размер B1 | 4 |
| Размер C1 | 30 |
| Размер D1 | 18 |
| Размер E1 | 21.4 |
| Размер F | 26 |
| Диапазон давления | 1×10⁵ Па ~ 1.2×10⁵ Па для исполнения с фторкаучуковым уплотнением |
| Перепад давления при открытии | ≤1.2×10⁵ Па |
| Скорость натекания | ≤1.3×10⁻⁴ Па·л/с |
| Ресурс до первого обслуживания | 200 000 циклов |
| Монтажное положение | KF-фланец подключается к вакуумной стороне |
Документация по серии
Стоимость и комплектация предоставляются по запросу на mail@bjsuperq.ru.
